1. 정의
1) MIPI(Mobile Industry Processor Interface)
2) MIPI Alliance가 만든, 모바일 기기 내 부품 간 연결에 필요한 인터페이스 규약
*MIPI Alliance
a. 창립자: 삼성그룹, 노키아, 인텔, 텍사스 인스트루먼트, ST마이크로일렉트로닉스, ARM홀딩스
b. 모바일 및 모바일 기기를 개발하는 산업에 서비스를 제공하는 협업 글로벌 조직으로, 안테나와 모뎀에서 주변 장치 및 AP에 이르기까지 장치에 내장된 구성 요소의 통합을 단순화하는 하드웨어 및 소프트웨어 인터페이스를 설계하고 홍보함
c. MIPI Alliance는 모바일 장치에서 요구되는 엄격한 동작 조건(고 대역폭 성능, 저전력 소모 및 낮은 전자기 간섭)을 충족시키기 위해 모든 사양을 제작하고 있음
2. 발생 배경
1) AP의 용량이 커짐에 따라 빠른 처리 속도를 위한 호환성 높은 통신 규격이 필요하게 됨
3. 기능
1) 단말기 내 BB-IC를 기준으로 카메라-디스플레이(디지털 영역), RF-IC(Wireless 영역) 사이의 시리얼 인터페이스로서의 기능을 함
2) 주로 카메라 센서와 AP를 연결함
3) LCD 연결, 저장소 연결, 와이파이까지 확대 적용됨
4. 구성

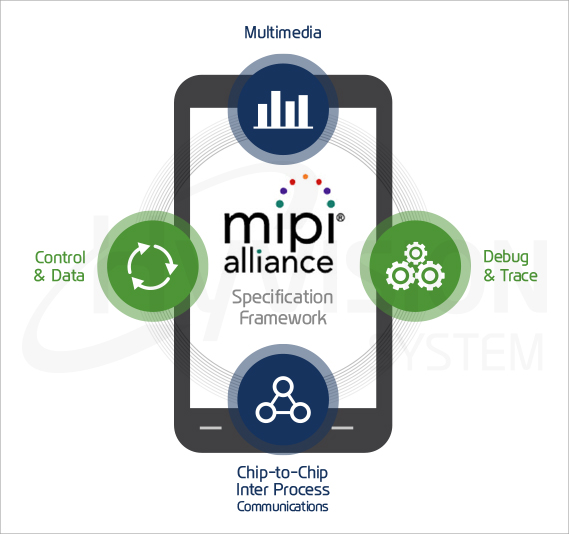

1) Multimedia/ Chip to Chip/ Control&Data/ Debug&Trace
2) 물리 계층(Physical layer) 구성: D-Phy/ C-Phy
① C-Phy
a. 속도:3lane x 2.5Gsps x 2.28Gbps = 17.1Gbps (1Gsps = 2.28Gbps) (최대 3개의 data lane만 구성/ 별도의 clock lane내부화 = 1lane당 3pins 필요)
b. 통신
② D-Phy
a. 통신: 영상은 LVDS의 저전압 규격인 S-LVDS로 CSI Transmitter에서 CSI Receiver로 전달됨(AP가 master로써 CLK를 주면서 통신하는 구조)

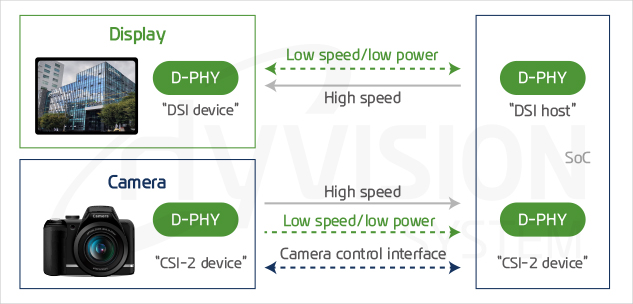

* D-Phy Interface 구분: CSI(Camera Serial Interface)/ DSI(Display Serial Interface)
a. 데이터 전송 방향: CSI(카메라→AP)/ DSI(AP→디스플레이)
b. Control interface의 유무: CSI(IIC사용)/ DSI(존재하지 않음)
5. MIPI 발전 동향 (+HVS Grabber)
*동영상
Raspberry Pi Board Overview+CSI and DSI Connectors
*출처
도토리곳간 블로그
민짱의 작업실 블로그
MIPI Webpage
Techjobcafe
prnbada7 블로그
