Description
독보적인
렌즈 개발 기술
공정 설계를 통한
Tack Time 단축 솔루션
어플리케이션에 따라
확장가능한 컨트롤 채널

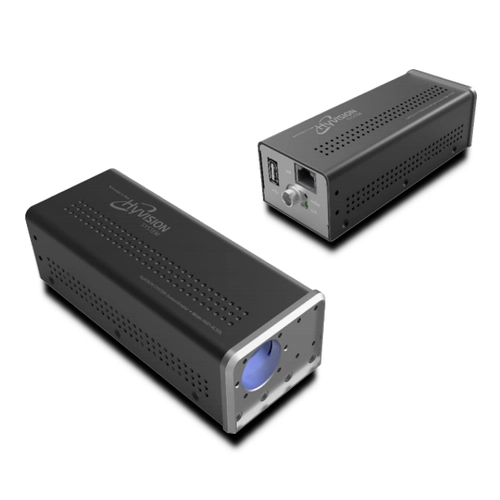

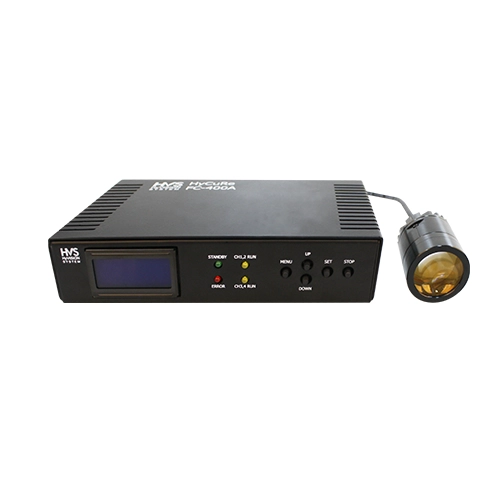

하이비젼의 UV Cure 시스템은 하나의 콘트롤러를 사용하여 멀티 채널의 cure 시스템을 제어하여 사용할 수 있는 부품입니다.
4 채널에 단일 렌즈와 4빔 렌즈를 각각 사용할 수 있으며 전체 16 렌즈까지 동시에 조작할 수 있습니다.
또한 고객의 니즈에 따라 16, 256, 1024 채널로 확장 할 수 있습니다.
더욱이 하이비젼의 기술력으로 만들어진 렌즈는 카메라 모듈 렌즈와 같이 중심을 제외한 주변부에 접착을 해야 하는 경우 정확하게 그 부분에 UV빔을 통해 핵심 부분에 손상없이 접착할 수 있습니다.
특히 하이비젼의 렌즈 디자인인 4빔 형태를 사용하면 단독 빔으로 4번의 공정이 필요한 것과는 다르게 한번에 끝낼 수 있어 시간의 단축을 통한 작업 효율을 높일 수 있습니다.
하이비젼 UV cure system은 스피커, 모터, 카메라 모듈 등 작은 부분을 curing 하는데 최적화되어 있습니다.
렌즈 모듈이나 터치판넬, PCB나 이미지센서 본딩, 아주 작은 의료기기 등등 아주 작은 부분이나, 아주 작은 부분이 모여있는 부분에 사용하기에 적합합니다.
Single beam
4beam
| Item | Description | ||
| UV Head | Type | Single Head | 4 beam Head |
| Lens Type | 6LP, 8LP, 10LP | ||
| Peak Wavelength | 365 nm | ||
| Intensity | up to 3500W/㎠ | up to 5000W/㎠(/each spot center) | |
| LED Life cycle | 20,000h | ||
| Cooling method | Air cooling | ||
| Spot quantity | 1ea | 4ea | |
| Temperature detect | Temperature sensor (NTC thermistor) | ||
| Operating Temperature | +5 ℃ ~ +35 ℃ | ||
| Operating Humidity | 20% ~ 80% | ||
| Dimension | 12 x (53.5~56.8mm) *Depending on lens type | 32Φ x 55 mm | |
| Controller | Model | HyCuRe FC-420A / HyCuRe FC-410A (Ch1/2, Ch3/4 is ailable with single or dual mode) | |
| Channel | Max. 4ch | ||
| LED Irradiation | 0% ~ 99% (100 step) | ||
| LED control | Manual & Programmable (3step) | ||
| Error detection function | LED open or short detection UV Head internal temperature exceeds detection | ||
| Setting & Operating | External control terminal / Manual (Front setting & control switch) | ||
| Display | 8×2 Text LCD & Indicator LED (4ea) | ||
| Lock mode | To protect the preset setting values It will not change until the unlock | ||
| Operating Temperature | +5 ℃ ~ +35 ℃ | ||
| Operating Humidity | 20% ~ 80% | ||
| External Control | +5V DC output Emission status signal output Auto emission complete signal output LED error signal output / Manual emission signal output Auto emission Trigger signal input / EMGCY(Interlock) | ||
| Input Power | DC 12.0V / 5A | ||
| Dimension | 175 x 110 x 50 mm (WHD) | ||
